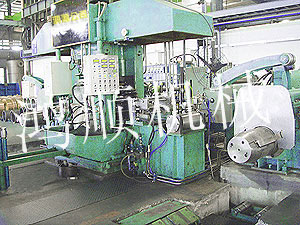

四辊冷轧机
四辊冷轧机用途
   该系列机组适用于普碳钢、合金钢、铜、铝及不锈钢板带材的中、精轧及制成品,具有轧制精度高、速度快、张力稳定等多项优点。
四辊冷轧机设备组成
   该机型由收放卷机构、主机架、前后导位装置、传动底座、液压系统、电控系统等部分组成。
四辊冷轧机技术参数
型号/技术参数
Φ80/Φ320×350
Φ100/Φ350×380-420
(Φ120)Φ140/Φ420×450
(Φ140)/(Φ160)/Φ460×500
轧辊尺寸 (mm)
Φ80×350
Φ320×350
Φ100×380-420
Φ350×380-420
(Φ120)Φ140×450
Φ420×450
(Φ140)Φ160×500
Φ460×500
轧制力(KN)
1200
1600
2600
3500
进料规格(mm)
1×250
1.5×320
1.5×350
2×400
成品规格(mm)
0.08
0.1
0.15
0.2×400
轧制速度(m/s)
2
2
2
2
主电机
Z4-250-110kw
Z4-250-144kw
Z4-315-250kw
Z4-315-253kw
减速器
ZQ85
ZL85
ZL100
ZL100
人字齿轮座
A=480 Mn=10
A=580 Mn=10
A=660 Mn=12
A=740 Mn=12
压下速度(m/s)
0.05
0.047
0.047
0.085
压下电机
YZR132M2-6
3.7kw
YZR160M1-6
5.5kw
YZR160M2-6
7.5kw
YZR160M2-6
7.5kw
卷取机(选用)
液压四棱锥实心收卷套筒
液压四棱锥实心收卷套筒
液压四棱锥实心收卷套筒
液压四棱锥
传动型式
十字叉头万向轴
十字叉头万向轴
十字叉头万向轴
十字叉头万向轴
外型尺寸(L×b×n)
4300×1500×2300
4320×1500×2400
4900×2350×3000
6500×3180×4000
设备总重(Kg)
15800
18500
33000
(约)52000

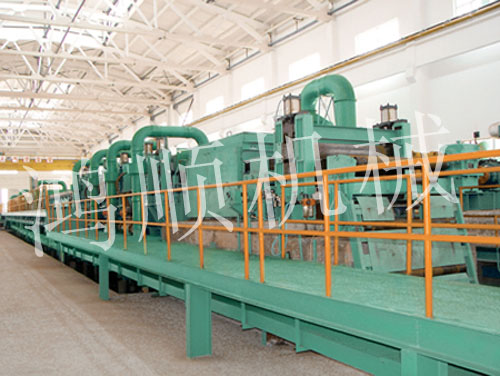

四辊冷轧机
四辊冷轧机
用 途
本系列轧机用于带材的中轧及精轧的可逆式轧制。材质为普碳钢、合金钢、不锈钢、铝、铜、等金属材料的冷轧。
设备组成及结构特点
本机型由主电动机、减速器、人字齿轮座、十字万向接轴、工作机座及托架左右卷取机,全数字直流电控自动测原仪等组成,辊系采用轧机专用轴承、压下采用液压AGC压下。轧辊材质为86CrMo7。
